Yalıtım İzleme Sistemleri ve
IMD Çözümleri
Kritik elektrik tesislerinde küçük bir yalıtım bozulması, zamanında tespit edilmediğinde plansız duruşa, ekipman hasarına ve ciddi işletme maliyetlerine yol açabilir.
Yalıtım İzleme Cihazları (IMD), topraklanmamış veya yüksek empedans üzerinden topraklanmış IT elektrik sistemlerinde yalıtım seviyesini sürekli takip eder. Yalıtım direnci belirlenen sınırın altına düştüğünde bakım ekiplerini uyararak arızanın büyümeden yönetilmesine yardımcı olur.
Merkür Enerji; veri merkezleri, E-House sistemleri, endüstriyel tesisler, enerji tesisleri ve diğer kritik altyapılar için ihtiyaca uygun yalıtım izleme ve arıza yeri tespit çözümleri sunar.
IMD Cihazı Nedir?
IMD, İngilizce “Insulation Monitoring Device” ifadesinin kısaltmasıdır. Türkçede “yalıtım izleme cihazı” veya “izolasyon izleme cihazı” olarak kullanılır.
IMD cihazları, IT elektrik sistemi ile toprak arasındaki yalıtım direncini sürekli ölçer. Yalıtım seviyesinde bozulma başladığında sistem alarm üretir ve bakım ekibinin gerekli kontrolleri gerçekleştirmesine imkân tanır.
IT sistemlerde ilk yalıtım hatası her zaman enerjinin hemen kesilmesini gerektirmeyebilir. IMD cihazı, işletme devam ederken hatayı görünür hâle getirerek bakım ekibinin ikinci bir hata veya plansız duruş oluşmadan müdahale etmesine yardımcı olur.
Yalıtım İzleme Sistemleri Neden Önemlidir?
Veri merkezleri, sürekli üretim tesisleri ve kritik altyapılarda elektrik sürekliliği büyük önem taşır. Beklenmeyen bir enerji kesintisi yalnızca üretim veya hizmet kaybına değil; ekipman hasarına, güvenlik risklerine ve yüksek bakım maliyetlerine de neden olabilir.
Doğru tasarlanmış bir yalıtım izleme sistemi:
- Yalıtım bozulmalarının erken tespit edilmesini sağlar.
- Plansız duruş riskinin azaltılmasına yardımcı olur.
- Arızalı çıkış devresinin daha hızlı bulunmasını sağlar.
- Bakım sürelerini ve arıza arama maliyetlerini azaltır.
- Kestirimci bakım çalışmalarını ölçülebilir verilerle destekler.
- Elektrik tesisatının güvenilirliğini artırır.
- Alarm ve ölçüm verilerinin merkezi olarak izlenmesini sağlar.
- BMS ve SCADA sistemleriyle entegrasyonu destekler.
SOCOMEC ISOM Digiware Yalıtım İzleme Sistemi
SOCOMEC ISOM Digiware; yalıtım izleme, yalıtım arıza yeri tespiti ve isteğe bağlı enerji izleme fonksiyonlarını modüler bir sistem içinde bir araya getirir.
Geleneksel bir IMD çözümü genel yalıtım alarmı üretebilir. Ancak büyük ve çok sayıda çıkış devresine sahip tesislerde yalnızca alarm bilgisi yeterli olmayabilir. Bakım ekibinin arızanın hangi çıkış devresinde bulunduğunu da hızlı şekilde belirlemesi gerekir.
ISOM Digiware sistemi, uygun modüller ve toroidlerle birlikte kullanıldığında yalıtım arızasının devre bazında konumlandırılmasını sağlar. Böylece arızayı bulmak için gerçekleştirilen saha kontrolleri ve müdahale süresi önemli ölçüde azaltılabilir.
ISOM Digiware Sisteminin Öne Çıkan Özellikleri
Sürekli yalıtım izleme
Elektrik sisteminin toprağa karşı yalıtım seviyesi sürekli takip edilir. Yalıtım direnci belirlenen alarm eşiklerinin altına düştüğünde operatör bilgilendirilir.
Devre bazlı arıza yeri tespiti
ISOM Digiware F-60 modülleri, T-15 arayüzleri ve uygun konumlama toroidleri kullanılarak yalıtım hatasının bulunduğu çıkış devresi belirlenebilir.
IMD sistemiyle devre bazlı yalıtım arıza yeri tespiti
Yalıtım arızasının çıkış devresi bazında belirlenmesini anlatan temsili görsel.
Yalıtım eğilimlerinin izlenmesi
OhmScanner teknolojisi sayesinde devrelerin yalıtım seviyeleri haritalanabilir ve zaman içindeki değişimler takip edilebilir. Bu özellik, henüz kritik seviyeye ulaşmamış bozulmaların fark edilmesine ve bakımın önceden planlanmasına yardımcı olur.
Modüler ve ölçeklenebilir yapı
Sistem, izlenecek devre sayısına ve proje gereksinimlerine göre genişletilebilir. Yeni veya mevcut panolara uygun bir mimari oluşturulabilir.
Enerji izleme ile genişletme
DIRIS Digiware gerilim ve akım ölçüm modülleri sisteme eklenerek yalıtım verileri; akım, güç, enerji ve güç kalitesi ölçümleriyle birlikte değerlendirilebilir.
Merkezi ve uzaktan izleme
Yerel ekranlar üzerinden ölçüm ve alarm bilgilerine erişilebilir. Uygun ekran ve haberleşme altyapısıyla gerçek zamanlı değerler, geçmiş kayıtlar ve alarm eğrileri web tabanlı olarak takip edilebilir.
Merkezi ve Uzaktan Yalıtım İzleme
D-75 üzerinden yalıtım seviyelerinin, devrelerin, trendlerin ve alarmların merkezi izlenmesini anlatan temsili görsel.
Üst sistem entegrasyonu
Modbus RTU ve Modbus TCP haberleşme seçenekleri kullanılarak BMS, SCADA veya enerji yönetim sistemleriyle entegrasyon gerçekleştirilebilir.

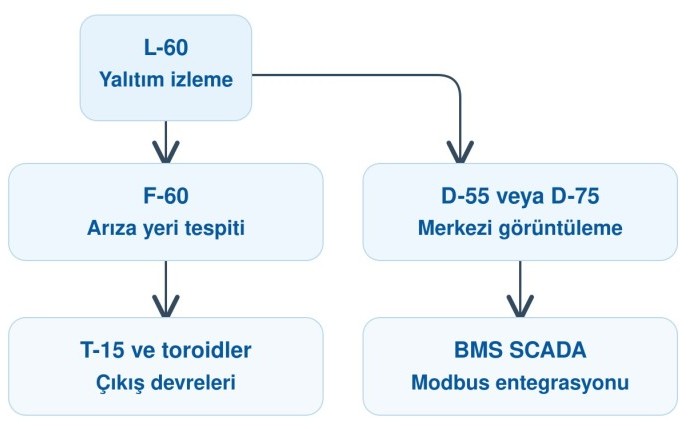

ISOM Digiware Sistem Bileşenleri
SOCOMEC ISOM Digiware Sistem Bileşenleri
SOCOMEC ISOM Digiware L-60 F-60 D-75 ve T-15 sistem bileşenleri
ISOM Digiware yalıtım izleme ve arıza yeri tespit sistemi bileşenleri.
ISOM Digiware L-60
Yalıtım izleme cihazı ve arama sinyali enjektörü fonksiyonlarını bir araya getirir. IT elektrik sisteminin genel yalıtım seviyesini sürekli takip eder.
ISOM Digiware F-60
Yalıtım arızasının çıkış devresi bazında konumlandırılmasını sağlar. Altı giriş üzerinden yalıtım arıza yeri tespiti veya akım ölçümü için yapılandırılabilir.
ISOM T-15 ve Konumlama Toroidleri
Toroidlerden alınan sinyalin F-60 modülüne aktarılmasını sağlar. Pano içinde arızalı çıkış devresinin belirlenmesini kolaylaştırır.
ISOM Digiware D-55 ve D-75
Ölçüm değerleri ve alarmlar için yerel erişim noktası oluşturur. Uygun model kullanıldığında web tabanlı izleme ve haberleşme fonksiyonları sisteme eklenebilir.
DIRIS Digiware Ölçüm Modülleri
Gerilim, akım, güç, enerji, harmonikler ve diğer elektriksel büyüklüklerin ölçülmesini sağlar. Böylece yalıtım izleme sistemi kapsamlı bir elektrik ve enerji izleme çözümüne dönüştürülebilir.

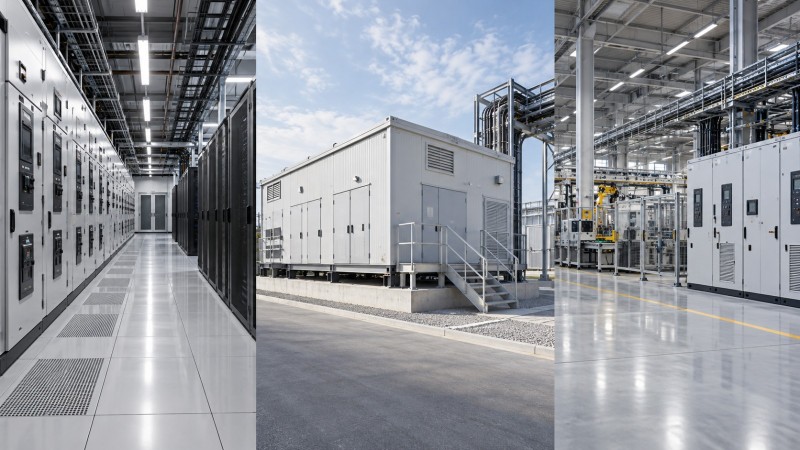

Yalıtım İzleme Sistemleri Hangi Alanlarda Kullanılır?
Veri Merkezleri
UPS çıkışları, kritik dağıtım panoları, kontrol beslemeleri ve hizmet sürekliliğinin öncelikli olduğu IT elektrik sistemlerinde kullanılabilir. Yalıtım bozulmalarının erken tespit edilmesi, veri merkezi operasyonlarının kesintisizliği açısından önemlidir.
E-House ve Konteyner Tipi Güç Odaları
Kompakt alan, uzaktan izleme, merkezi alarm yönetimi ve modüler genişleme ihtiyacı bulunan E-House ve konteyner tipi güç odalarında uygulanabilir.
Endüstriyel Tesisler
Sürekli üretim hatları, motor kontrol sistemleri, kumanda devreleri ve plansız duruşun yüksek maliyet oluşturduğu endüstriyel proseslerde değerlendirilir.
Enerji Üretim ve Dağıtım Tesisleri
Elektrik sürekliliğinin ve işletme güvenliğinin kritik olduğu enerji üretim, dağıtım ve yardımcı sistemlerinde yalıtım seviyelerinin sürekli takip edilmesini sağlar.
Petrol ve Gaz Tesisleri
Yangın ve işletme riskinin yüksek olduğu, enerji kesintilerinin önemli operasyonel sonuçlar doğurabileceği elektrik dağıtım sistemlerinde kullanılabilir.
Askerî ve Denizcilik Uygulamaları
Görev sürekliliğinin ve dayanıklılığın önemli olduğu kritik altyapılarda, projeye uygun ürün ve sistem mimarisiyle uygulanabilir.
Sağlık Tesisleri
Ameliyathaneler ve Grup 2 tıbbi mahaller gibi medikal IT sistemlerinde, ilgili standartlara ve proje gereksinimlerine uygun özel yalıtım izleme çözümleri kullanılır.
IMD ve Kaçak Akım İzleme RCM Arasındaki Fark Nedir?
IMD ve RCM cihazları benzer amaçlarla değerlendirilse de aynı işlevi yerine getirmez.
IMD cihazları, başlıca topraklanmamış IT sistemlerde elektrik tesisatının toprağa karşı yalıtım seviyesini sürekli izler.
RCM cihazları ise genellikle topraklanmış TN ve TT sistemlerde artık akım değerlerini ve bu değerlerdeki değişimleri takip eder.
Doğru cihazın seçilebilmesi için şebekenin topraklama yapısı, nominal gerilimi, kullanım amacı ve ilgili standartlar birlikte değerlendirilmelidir.
Doğru Yalıtım İzleme Sistemi Nasıl Seçilir?
Her tesisin elektrik mimarisi ve izleme ihtiyacı farklıdır. Sistem seçimi yapılırken aşağıdaki bilgiler değerlendirilmelidir:
- Elektrik sisteminin AC veya DC yapısı
- Tek faz veya üç faz şebeke düzeni
- Şebekenin nominal gerilimi ve frekansı
- IT nötr ve topraklama düzeni
- Şebekenin toplam kaçak kapasitesi
- İzlenecek çıkış devresi sayısı
- Yalnızca genel alarm veya devre bazlı arıza tespiti ihtiyacı
- Kullanılacak toroidlerin ölçüleri ve montaj koşulları
- Enerji ve güç kalitesi ölçüm ihtiyacı
- BMS, SCADA veya enerji yönetim sistemi entegrasyonu
- Alarm kaydı, raporlama ve uzaktan erişim gereksinimleri
- Çevresel koşullar ve pano yerleşimi
Ürün ve sistem mimarisi, saha keşfi ve elektrik projesinin incelenmesi sonucunda belirlenmelidir.
Merkür Enerji Yalıtım İzleme Çözümleri
Merkür Enerji, yalıtım izleme sistemlerini yalnızca bir ürün tedariği olarak değerlendirmez. Çözüm; tesisin elektrik mimarisi, işletme koşulları, kritik yükleri ve mevcut otomasyon altyapısı dikkate alınarak proje özelinde ele alınır.
Hizmet kapsamımız proje ihtiyacına göre aşağıdaki çalışmaları içerebilir:
- Saha keşfi ve ihtiyaç analizi
- Tek hat şeması ve şebeke yapısının incelenmesi
- IMD cihazı ve sistem bileşenlerinin seçimi
- İzlenecek çıkış devrelerinin belirlenmesi
- Toroid ve ölçüm noktalarının planlanması
- Pano yerleşimi ve sistem mimarisinin hazırlanması
- Mevcut panolara entegrasyon
- BMS ve SCADA haberleşme altyapısının oluşturulması
- Devreye alma ve fonksiyon testleri
- Alarm eşiklerinin ve kayıt ayarlarının yapılandırılması
- Kullanıcı eğitimi ve teknik destek
Sıkca Sorulan Sorular
IMD cihazlarının başlıca kullanım alanı, toprağa doğrudan bağlı olmayan IT elektrik sistemleridir. Kesin ürün seçimi; şebekenin AC veya DC yapısına, nominal gerilimine, kaçak kapasitesine ve uygulama standardına göre yapılmalıdır.
IT sistem tasarımının temel amaçlarından biri, ilk yalıtım hatasında hizmet sürekliliğini desteklemektir. IMD cihazı oluşan hatayı bildirir. Sistemin çalışmaya devam edip etmeyeceği, koruma koordinasyonuna ve işletme prosedürlerine göre değerlendirilir.
Uygun yalıtım arıza yeri tespit modülleri ve toroidler kullanıldığında hatanın bulunduğu çıkış devresi belirlenebilir. SOCOMEC ISOM Digiware çözümünde bu işlev L-60, F-60, T-15 ve uygun toroidlerden oluşan mimariyle sağlanabilir.
Sisteme uygun DIRIS Digiware ölçüm modülleri ve akım sensörleri eklenerek akım, gerilim, güç, enerji ve güç kalitesi değerleri de izlenebilir.
Uygun haberleşme cihazları üzerinden Modbus RTU veya Modbus TCP tabanlı entegrasyon gerçekleştirilebilir. Kullanılacak protokol ve veri noktaları proje başlangıcında belirlenmelidir.
Modüler cihaz yapısı ve farklı toroid seçenekleri sayesinde birçok mevcut tesise uyarlanabilir. Pano içindeki kullanılabilir alan, kablo yapısı, şebeke özellikleri ve montaj koşulları saha keşfi sırasında kontrol edilmelidir.
Alarmdan Önce Bozulmayı Duruştan Önce Riski Görün
Kritik tesislerde yalıtım izleme, yalnızca alarm veren bir cihaz kullanılmasından ibaret değildir. Doğru sistem; yalıtım seviyesini sürekli izlemeli, arızalı devrenin hızlı şekilde bulunmasını sağlamalı, geçmiş verileri kaydetmeli ve bakım ekiplerine karar verebilecekleri güvenilir bilgiler sunmalıdır.
SOCOMEC ISOM Digiware, genel yalıtım izlemesini devre bazlı arıza yeri tespiti, enerji ölçümü, kayıt ve uzaktan izleme seçenekleriyle genişleten modüler bir çözüm sunar.
Veri merkezi, E-House, endüstriyel tesis, enerji tesisi veya diğer kritik altyapı projeleriniz için uygun yalıtım izleme sistemi mimarisini birlikte oluşturalım.
Projenizin şebeke yapısı, izlenecek devre sayısı ve entegrasyon ihtiyaçları hakkında teknik değerlendirme ve teklif almak için Merkür Enerji ile iletişime geçin.
