ENERJİ İZLEME SİSTEMLERİ
Enerji İzleme Sistemleri Nedir?
Enerji izleme sistemi; bir tesisin elektrik tüketimini gerçek zamanlı olarak ölçen, kayıt altına alan, analiz eden ve raporlayan donanım ve yazılım bütünüdür. Sistem; ana dağıtım panosundan üretim hattına, bölümden makine veya devre seviyesine kadar enerji kullanımının görünür hâle gelmesini sağlar.
Doğru ölçüm altyapısı sayesinde işletmeler yalnızca ne kadar enerji tükettiğini değil; enerjinin nerede, ne zaman ve hangi koşullarda kullanıldığını da görebilir. Böylece verimsiz çalışan ekipmanlar, anormal tüketimler, pik talep noktaları ve iyileştirme fırsatları veriye dayalı olarak belirlenebilir.
Enerji İzleme Sistemleri Nasıl Çalışır?
Enerji izleme sistemi, tesisteki elektriksel büyüklükleri ölçüm cihazları ve akım sensörleri üzerinden toplar. Ölçülen veriler haberleşme altyapısıyla merkezi yazılıma aktarılır; burada saklanır, karşılaştırılır ve anlaşılır grafikler ile raporlara dönüştürülür.
- Ölçüm: Sayaçlar, analizörler ve akım sensörleri elektriksel değerleri devre, pano, bölüm veya ekipman seviyesinde ölçer.
- Haberleşme: Ölçüm verileri Modbus RTU, Modbus TCP veya projeye uygun diğer haberleşme yöntemleriyle merkezi sisteme iletilir.
- Analiz: Yazılım; anlık değerleri, geçmiş tüketimleri, pik talepleri, yük profillerini ve karşılaştırmaları işler.
- Raporlama ve alarm: Kullanıcılar dashboard ekranlarını görüntüler, periyodik raporlar oluşturur ve belirlenen sınırların aşılması durumunda alarm alabilir.
Enerji İzleme Sisteminde Hangi Değerler Ölçülür
İzlenecek değerler tesisin yapısına ve kullanılan ölçüm cihazlarına göre değişebilir. Temel enerji ve güç kalitesi göstergeleri aşağıdaki şekilde özetlenebilir:
İzlenen değer | Sağladığı bilgi |
Aktif enerji kWh | Gerçek elektrik enerjisi tüketimini gösterir. |
Aktif güç kW | Tesisin veya yükün anlık güç ihtiyacını gösterir. |
Reaktif enerji kvarh | Kompanzasyon performansının değerlendirilmesine yardımcı olur. |
Görünür güç kVA | Elektrik altyapısının toplam yüklenme seviyesini gösterir. |
Güç faktörü | Aktif ve görünür güç arasındaki ilişkiyi izlemeyi sağlar. |
Akım ve gerilim | Faz yüklenmeleri, gerilim seviyesi ve dengesizliklerin incelenmesini sağlar. |
Frekans | Şebeke frekansındaki değişimlerin izlenmesini sağlar. |
Maksimum talep | Puant yüklerin ve sözleşme gücünün değerlendirilmesine yardımcı olur. |
Harmonikler ve THD | Uygun ölçüm modülleriyle elektrik enerjisi kalitesinin değerlendirilmesini sağlar. |
Enerji İzleme Sisteminin İşletmeye Faydaları
Enerji izleme sistemi tek başına tasarruf sağlamaz; ancak tasarruf kararlarının ölçülebilir verilere dayanmasını sağlar. Sistemden elde edilen bilgiler aşağıdaki alanlarda kullanılabilir:
- Enerji tüketiminin bölüm, hat, ekipman veya maliyet merkezi bazında izlenmesi
- Gereksiz çalışma sürelerinin ve anormal tüketimlerin belirlenmesi
- Pik talep ve yük profillerinin analiz edilmesi
- Enerji verimliliği projelerinin öncesi ve sonrası performansının doğrulanması
- Elektrik faturalarının ve dağıtım şirketi ölçümlerinin karşılaştırılması
- Ekipman sorunlarının tüketim davranışındaki değişimlerden erken fark edilmesi
- ISO 50001 enerji yönetimi çalışmalarının ölçüm ve raporlama altyapısının desteklenmesi
- Karbon emisyonu ve sürdürülebilirlik raporlamaları için doğrulanabilir tüketim verisi oluşturulması
Doğru Enerji İzleme Sistemi Nasıl Seçilir
Doğru sistem, yalnızca bir sayaç veya yazılım seçimi değildir. Ölçüm noktaları, haberleşme altyapısı, veri saklama yöntemi, kullanıcı ihtiyaçları ve gelecekteki genişleme planı birlikte ele alınmalıdır.
Projelendirme sırasında aşağıdaki sorular yanıtlanmalıdır:
- Enerji tüketimi tesis, bölüm, hat, makine veya devre seviyelerinden hangisinde izlenecek?
- Yalnızca tüketim mi, yoksa güç kalitesi göstergeleri de takip edilecek mi?
- Mevcut sayaçlar, BMS, SCADA veya ERP altyapısıyla entegrasyon gerekli mi?
- Veriler yerel sunucuda mı yoksa bulut tabanlı sistemde mi saklanacak?
- Otomatik raporlama, e-posta bildirimi veya alarm senaryoları gerekiyor mu?
- Yeni ölçüm noktalarının daha sonra sisteme eklenmesi planlanıyor mu?
- Sistem kurulumu mevcut panoların çalışmasını ve üretim sürekliliğini nasıl etkileyecek?
Merkür Enerji olarak ölçüm noktalarını ve haberleşme yapısını saha keşfi sonucunda belirliyor; sistemi mevcut tesis altyapısına uygun şekilde projelendiriyoruz.
SOCOMEC / DIRIS Digiware ile enerji izleme sistemi

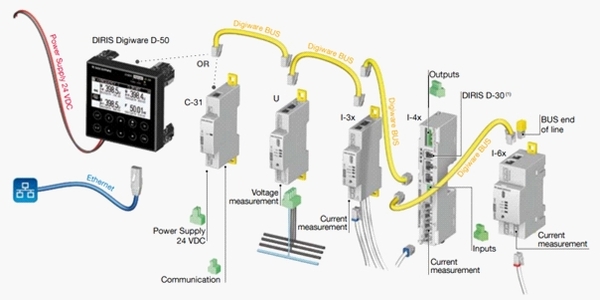

SOCOMEC DIRIS Digiware, çok sayıda elektrik devresinin modüler bir yapı içerisinde ölçülmesini ve merkezi olarak izlenmesini sağlayan enerji ölçüm çözümüdür. Akım ve gerilim ölçüm fonksiyonlarının modüler yapıda ayrılması, yeni tesislerde ve mevcut panolarda esnek projelendirme imkânı sunar.

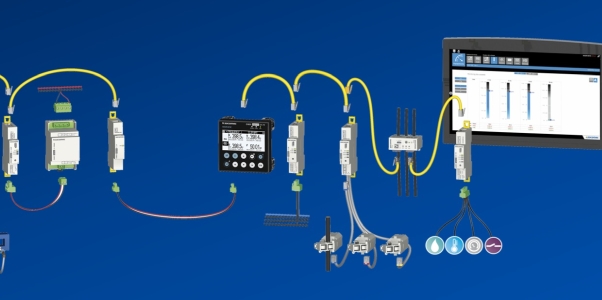

Sistem; kullanılacak modüllere ve sensörlere bağlı olarak enerji tüketimi, elektriksel büyüklükler, talep değerleri ve güç kalitesi göstergelerinin izlenmesine yardımcı olur. Ölçüm verileri ekran, gateway veya yazılım çözümleri üzerinden merkezi olarak görüntülenebilir ve üst sistemlere aktarılabilir.
DIRIS Digiware Çözümünün Öne Çıkan Özellikleri
- Çok sayıda çıkış devresinin modüler bir mimari üzerinden izlenebilmesi
- Akım sensörlerinin yüke yakın noktaya yerleştirilebilmesi
- Tek bir sistem içerisinde ortak gerilim ölçümü ve haberleşme altyapısı
- Kompakt yapısıyla alan kısıtlı yeni veya mevcut panolara uygulanabilmesi
- Takılabilir ve renk kodlu akım sensörü bağlantılarıyla montaj kolaylığı
- Merkezi görüntüleme, raporlama ve üst sistem entegrasyonu seçenekleri
- Uygun ürün ve sensör kombinasyonlarında IEC 61557-12 standardına göre ölçüm performansı
- İhtiyaç arttıkça yeni ölçüm modülleriyle genişletilebilen sistem yapısı
Merkür Enerji Olarak Sunduğumuz Hizmetler
- Saha keşfi ve mevcut elektrik altyapısının analizi
- Ölçüm noktalarının ve enerji izleme mimarisinin belirlenmesi
- Enerji analizörü, sayaç, akım sensörü ve haberleşme ekipmanı seçimi
- Pano uygulaması, montaj ve devreye alma
- BMS, SCADA ve diğer üst sistemlerle haberleşme entegrasyonu
- Dashboard, alarm, raporlama ve kullanıcı yetkilendirme yapılandırması
- Test, kullanıcı eğitimi ve teknik dokümantasyon
- Sistem genişletme, bakım ve teknik destek hizmetleri
İşletmenizin tüketim yapısını görünür hâle getirerek enerji verimliliği çalışmalarına güvenilir bir ölçüm altyapısı sağlıyoruz.
Sıkca Sorulan Sorular
Enerji izleme sistemi tüketimi otomatik olarak azaltmaz. Ancak gereksiz tüketimleri, pik yükleri ve verimsiz çalışma koşullarını görünür hâle getirerek doğru tasarruf önlemlerinin belirlenmesini ve sonuçların doğrulanmasını sağlar.
Evet. Uygun sayaç, analizör, akım sensörü ve haberleşme çözümleriyle birçok mevcut tesise enerji izleme sistemi uygulanabilir. Kesin yöntem, pano yapısı ve saha koşullarının incelenmesiyle belirlenir.
Ölçüm mimarisi uygun şekilde tasarlandığında tüketim; ana pano, bölüm, üretim hattı, makine veya tekil devre seviyesinde izlenebilir.
Kullanılan cihazların ve üst sistemin desteklediği haberleşme protokollerine bağlı olarak BMS veya SCADA entegrasyonu yapılabilir. Modbus RTU ve Modbus TCP yaygın kullanılan seçenekler arasındadır.
Sistemden elde edilen güvenilir tüketim verileri, elektrik kullanımına bağlı emisyon hesaplamaları ve sürdürülebilirlik raporlamaları için temel veri sağlayabilir. Emisyon hesabında ayrıca ilgili dönem ve kaynağa uygun emisyon faktörleri kullanılmalıdır.
Enerji Tüketiminizi Birlikte Görünür Hâle Getirelim
Tesisinizde hangi noktaların izlenmesi gerektiğini, mevcut altyapınızın entegrasyon seçeneklerini ve ihtiyacınıza uygun sistem mimarisini birlikte belirleyelim.
